[블렌더 기초] 모델링 기초.03 Mesh Modeling, 메쉬 편집하기























면을 늘리거나, 면을 추가하거나, 점을 이동하고 형태를 잡는 등의 가장 기본적인 모델링 방법을 알아보고자 합니다.



































대부분의 모델링 편집은 Edit Mode에서 동작합니다.





기본적으로 Edit Mode로 들어가면, 사이드 메뉴의 가짓수가 달라집니다.

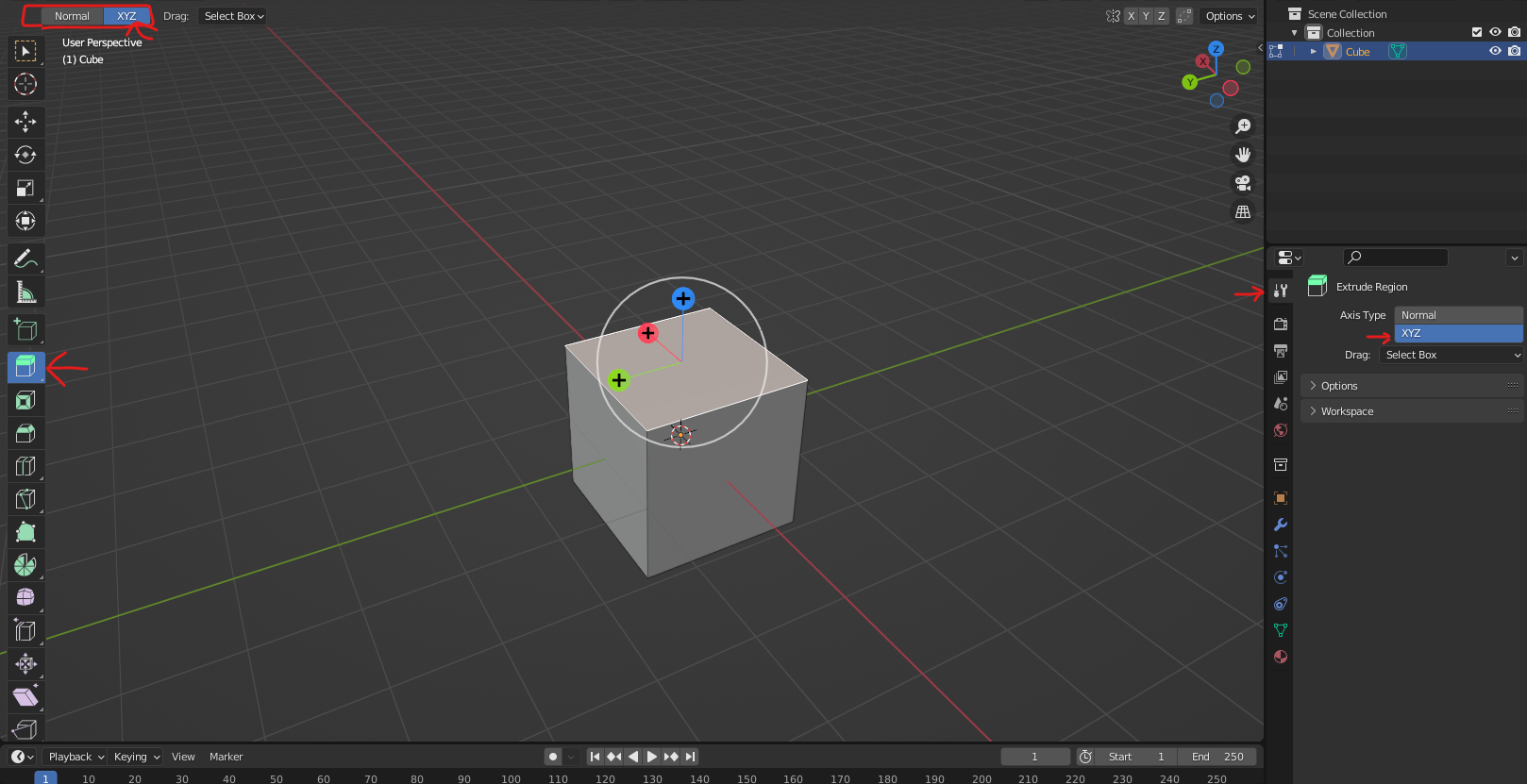

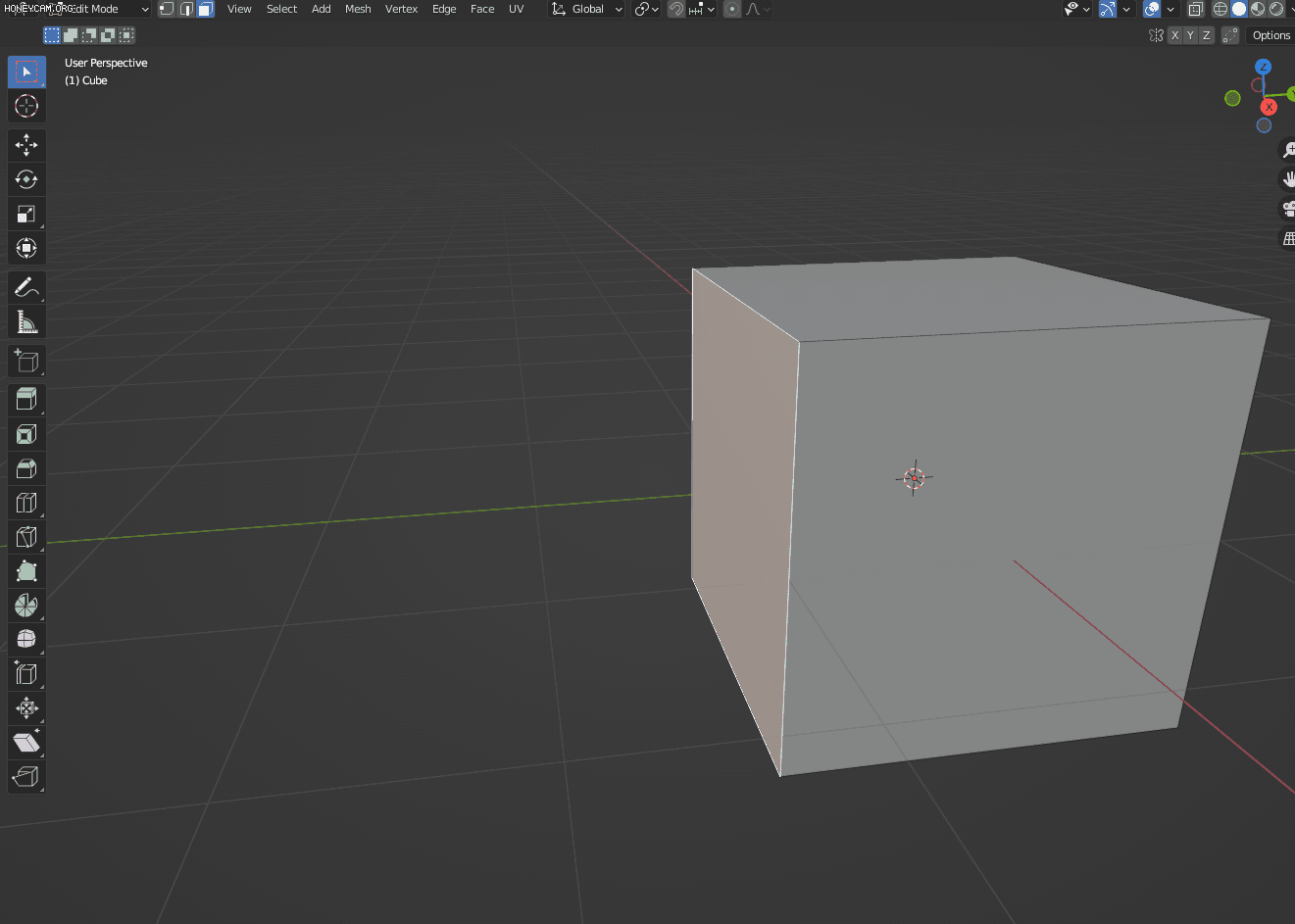

좌측 메뉴에서 편집 커서를 클릭 한 뒤, 우측 Properties 메뉴나, 좌측 상단에 있는 XYZ 버튼을 활성화 시켜서 단축키가 아닌 핸들을 통해 폴리곤을 편집 할 수 있습니다.







모든 편집 메뉴는 이러한 핸들을 표시 할 수 있습니다.



















단축키를 사용해서 폴리곤 편집하기

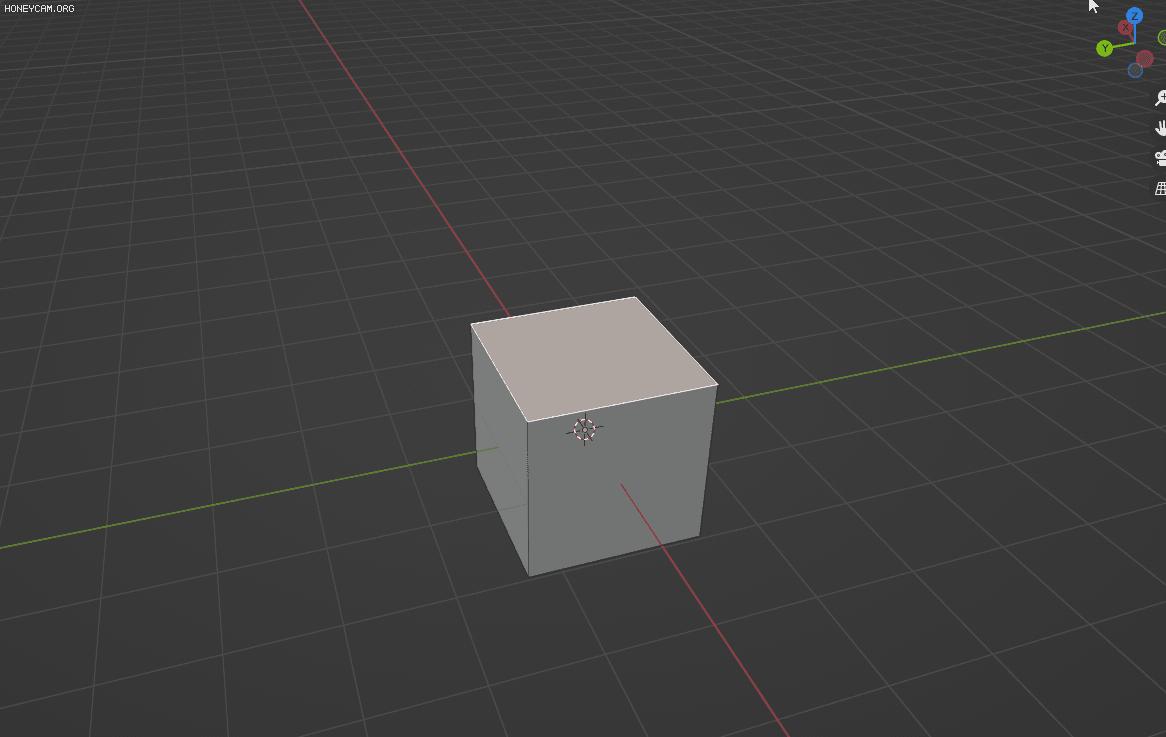

사이드 메뉴의 Extrude, 단축키 E로 면에서 또다른 면을 뽑아낼 수 있습니다.





추가된 면은 면이 바라보는 방향의 수직방향에 정렬되어 생성됩니다.





E를 한번 더 입력하면, 정렬을 취소하고 마우스 기준으로 면이 생성됩니다.

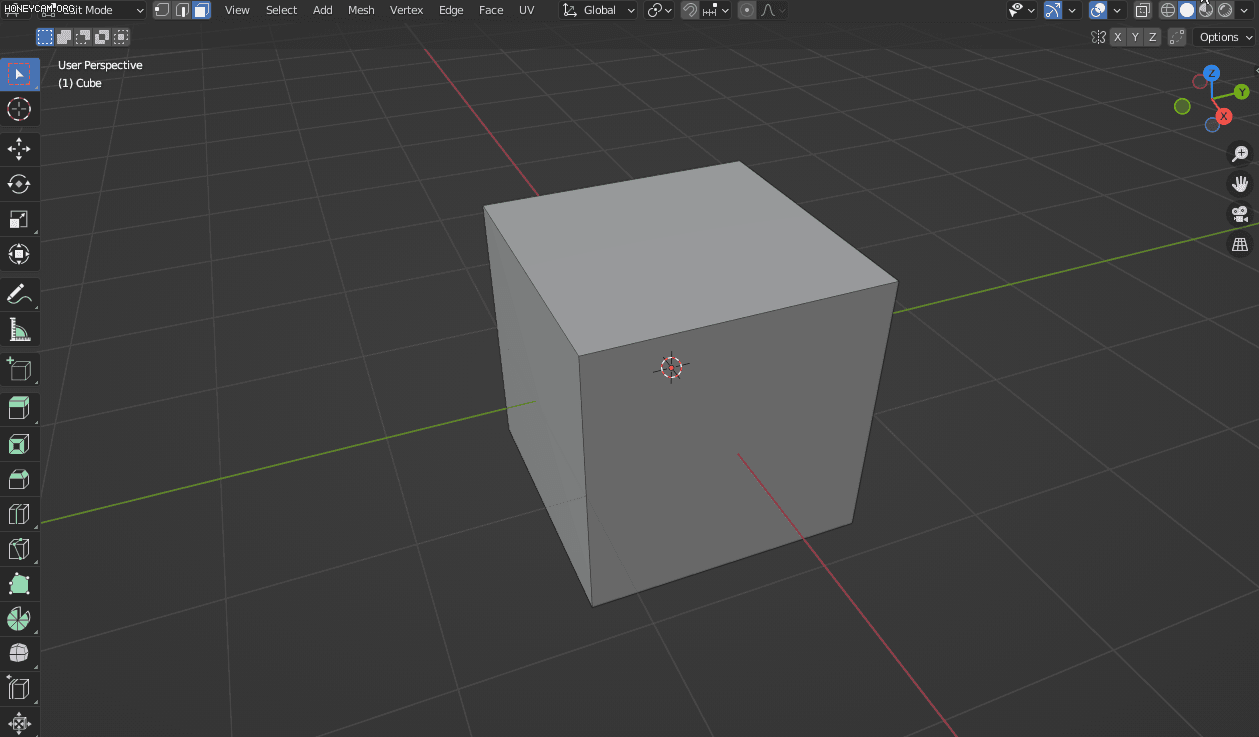

사이드 메뉴의 Inset, 단축키 I로 면 안에 또다른 면을 만들어 줄 수 있습니다.





선택 영역의 가장 중앙을 기준으로 추가된 면의 크기를 줄이고 늘릴 수 있습니다.























사이드 메뉴의 Bevel, Ctrl + B 를 통해서 선택한 항목을 비스듬히 자릅니다.





마찬가지로 선택 영역의 중앙을 기준으로 면이 잘립니다.

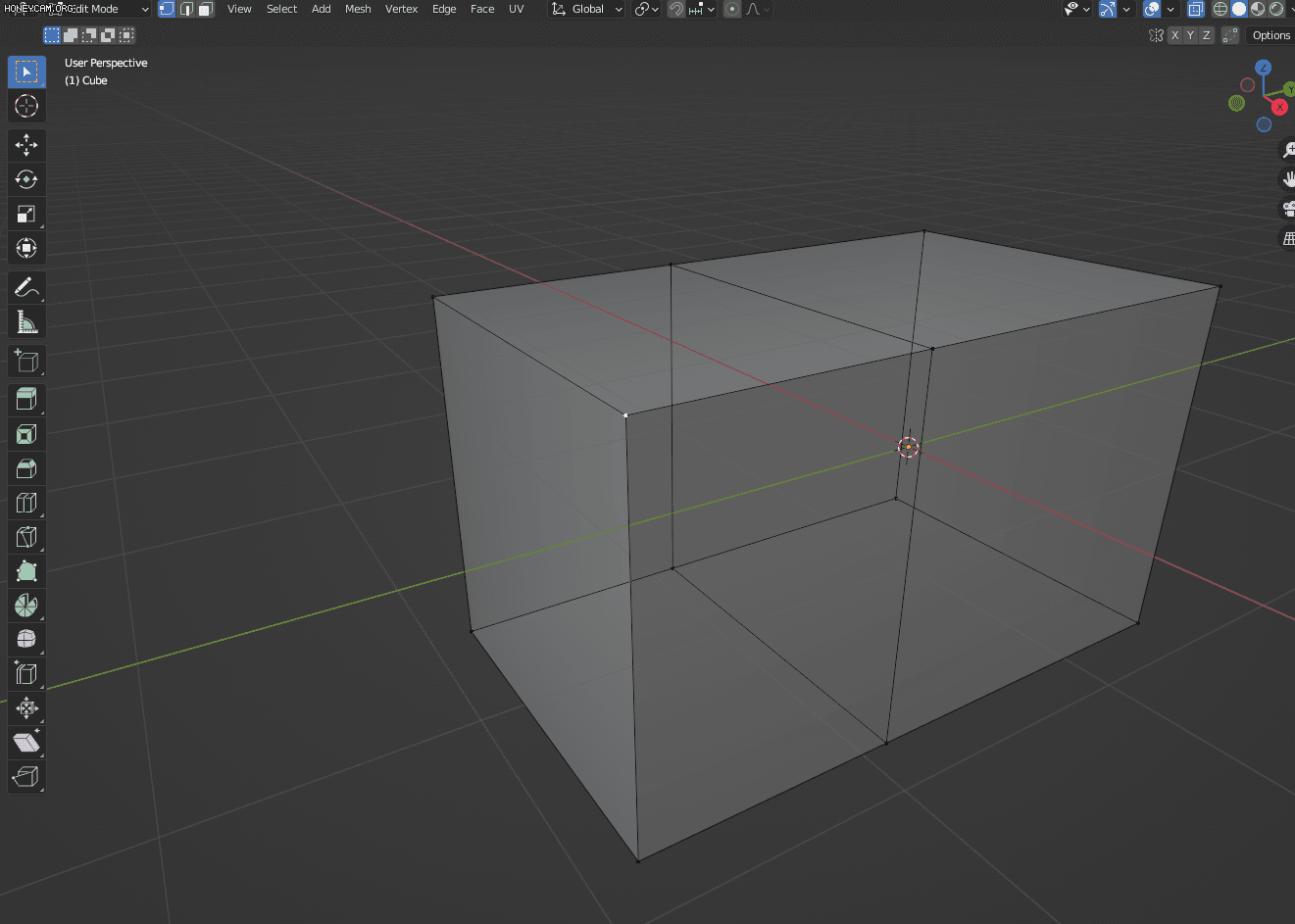

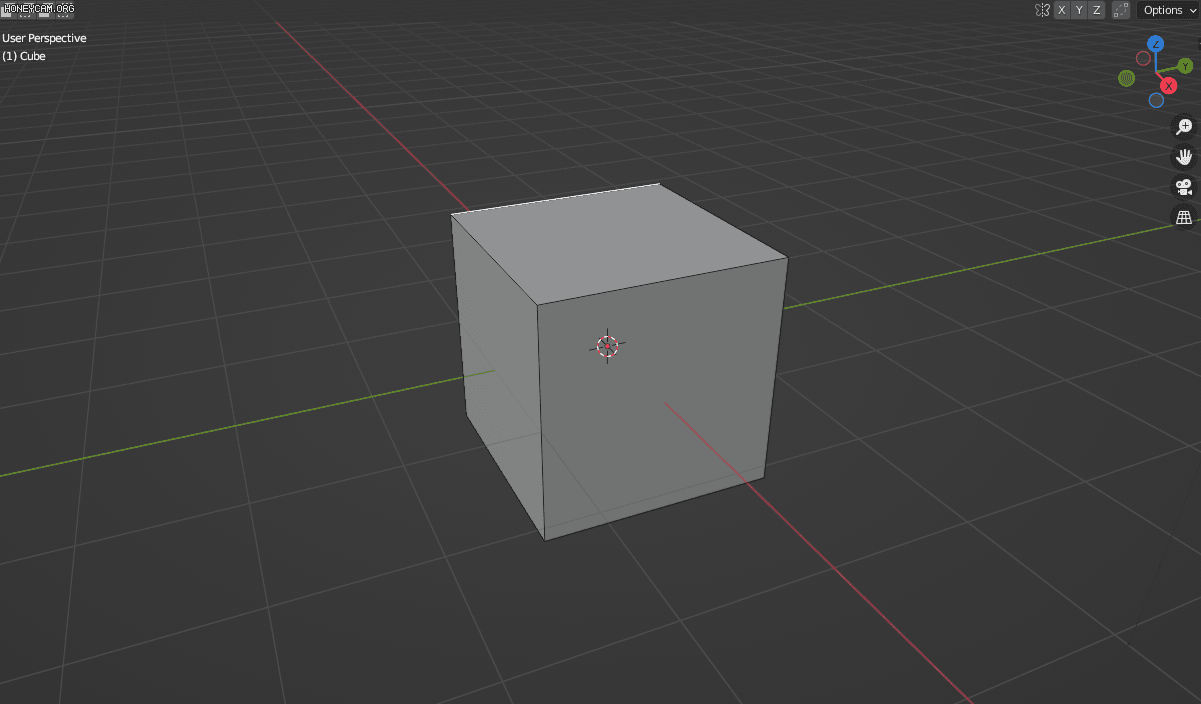

사이드 메뉴의 Loop Cut , 단축키 Ctrl + R 로 마우스 커서 기준으로 Loop Edge 를 생성합니다.





Loop Cut 상태에서 마우스 휠을 굴리면 Edge 의 갯수를 늘리며, 한번 클릭하면 Loop Cut의 위치를 조정합니다.





면이 서로 이어져 있고, Loop 경로에 다른 Edge나 Face가 없을 경우 Loop Cut은 이어진 채로 생성됩니다.

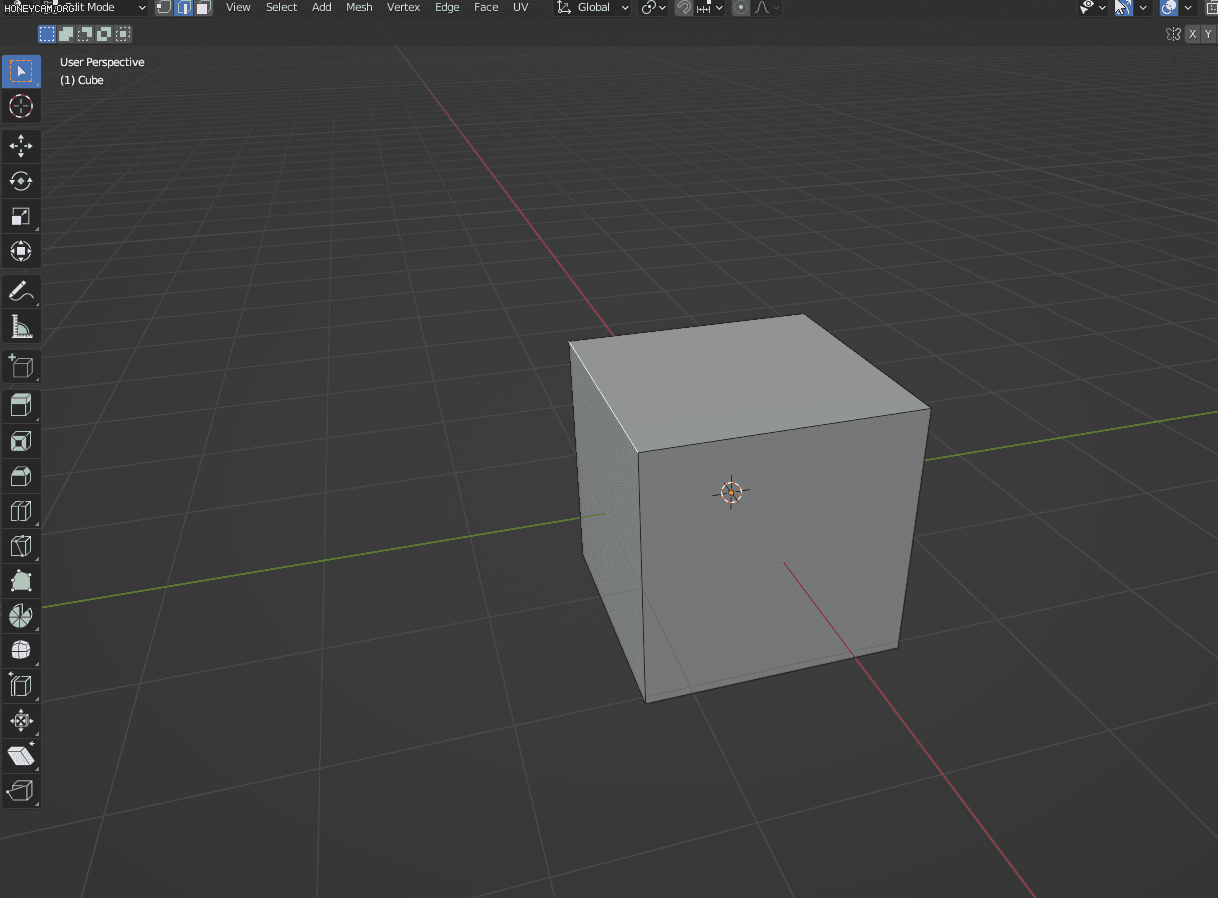

사이드 메뉴의 Knife, 단축키 K 로 폴리곤 위의 선과 점을 생성해 면을 분리시킵니다.





폴리곤의 점, 선, 면에 스냅되며, 마우스 우클릭 시 Knife Mode를 유지한 채로 다른 선과 점을 생성합니다.

















Space Bar나 Enter를 눌러서 점과 선을 생성하고 Knife Mode를 종료합니다. 이 때 점과 가장 가까운 점과 새로운 선이 생성되기도 합니다.





굳이 폴리곤 위가 아니더라도 Knife의 경로상에 폴리곤이 존재하면, 관통하는 요소에 점과 선을 생성합니다.

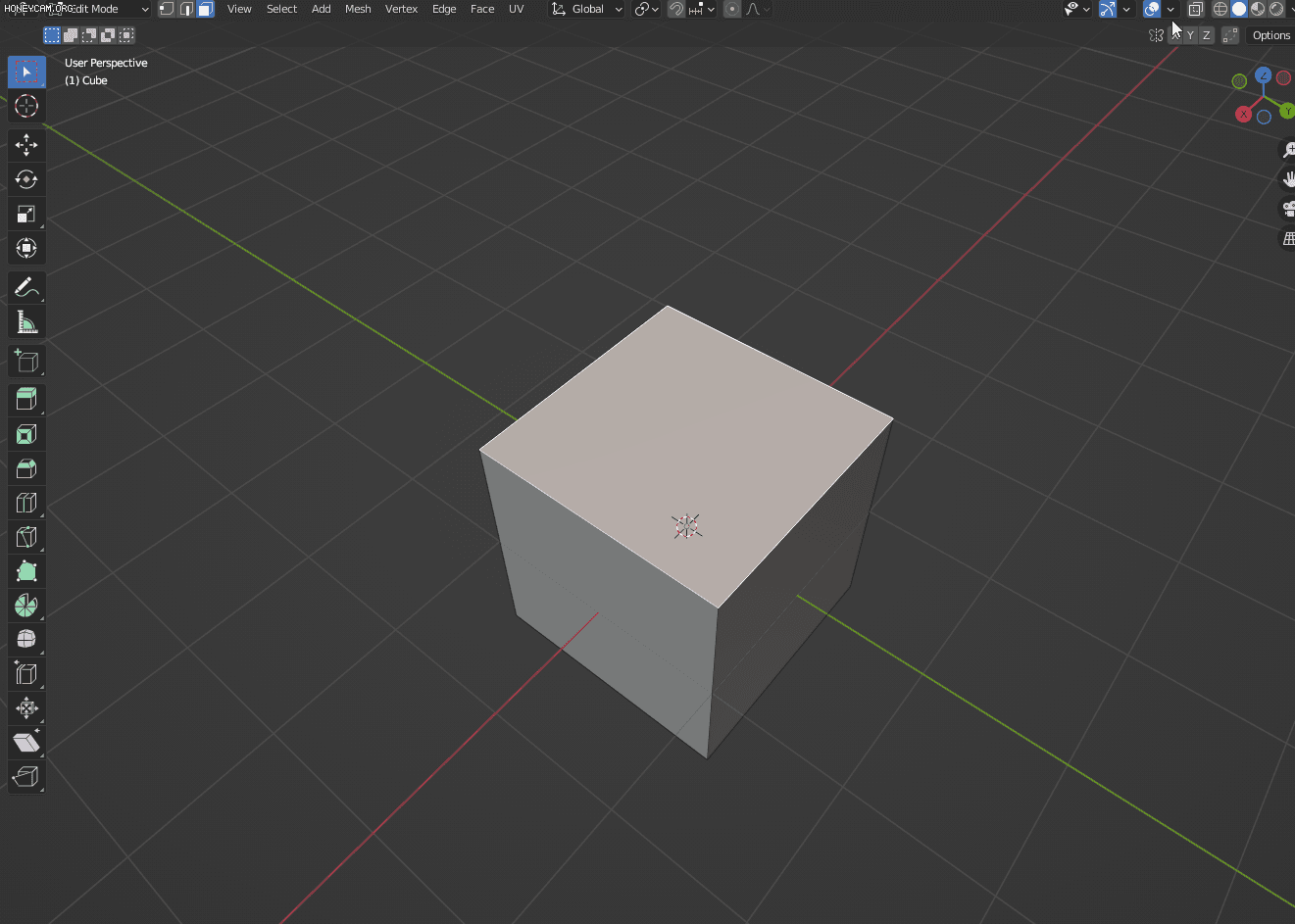

사이드 메뉴의 Riip Region, 단축키 V 로 점이나 선을 나눠 줄 수 있습니다.





























지금까진 Edit Mode의 Face 편집을 예로 들었으나, Face 뿐만 아니라 Vertex, Edge 에서도 편집할 수 있습니다.

























Modeling Tip

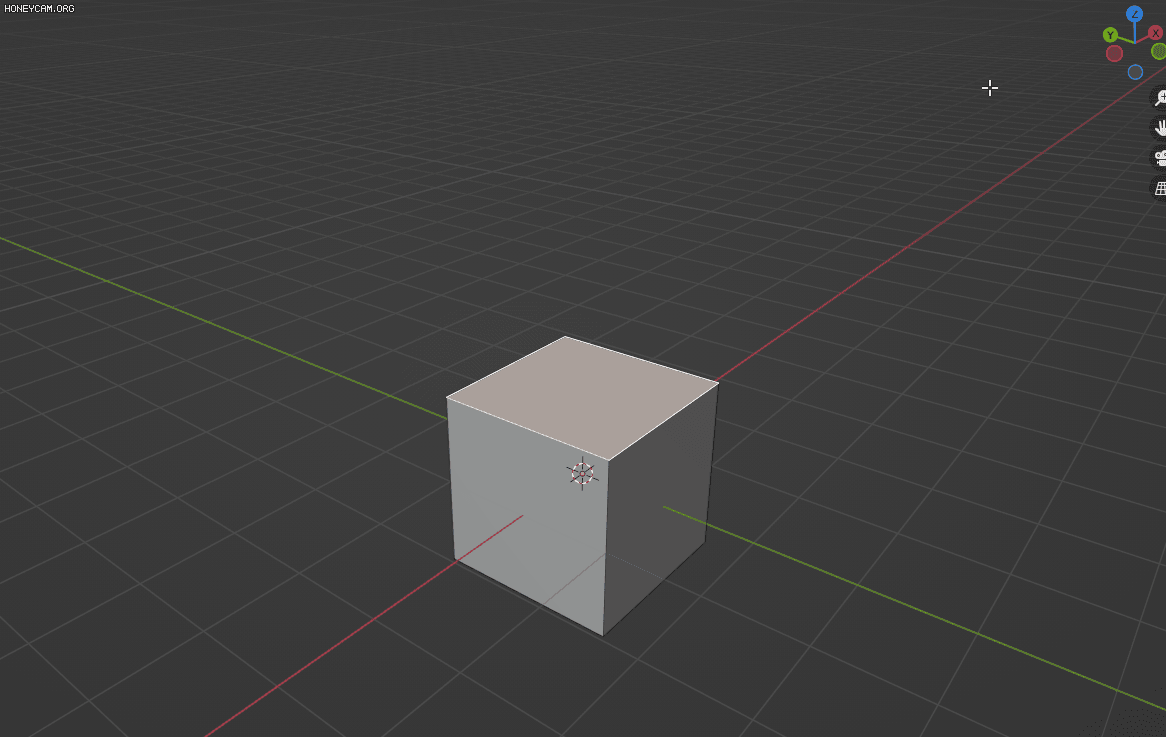

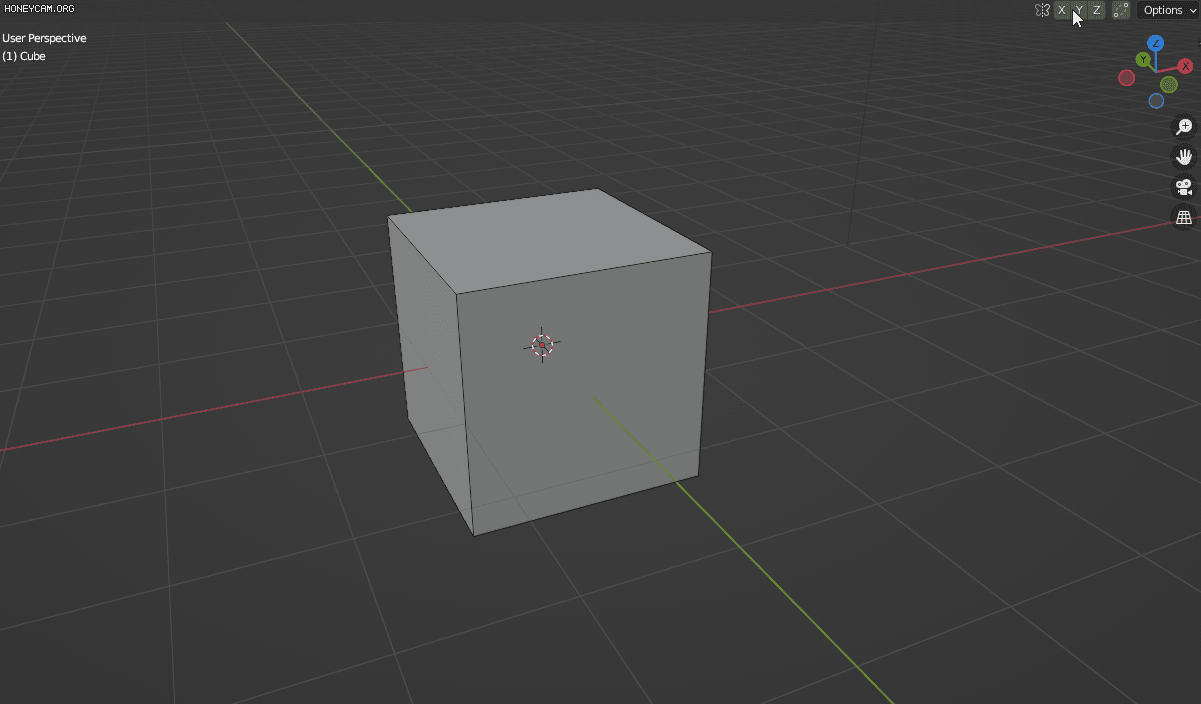

편집 모드가 작동중일 때, 마우스 휠 클릭으로 X Y Z 축 정렬이 가능합니다.





키보드 X Y Z 키를 일일히 누르지 않아도 원하는 축으로 정렬이 가능합니다.























Shift + X or Y or Z 버튼으로 입력한 축을 제외한 나머지 2가지 방향으로도 정렬이 가능합니다.





Shift + 마우스 휠클릭으로 원하는 방향을 지정 할 수 있으나, 저는 개인적으로 불편해서 잘 쓰지 않습니다.



























일부 편집 메뉴는 편집중에 마우스 우클릭을 입력하면 동작 취소가 아니라, 메뉴를 불러오는 동작이 몇개 있습니다.





이 때 주의해야 할 점은 동작이 취소된 것 처럼 보이지만, 사실은 같은 위치에 생성되어 폴리곤이 남아 있을수도 있으니 이를 잘 확인해야 합니다.

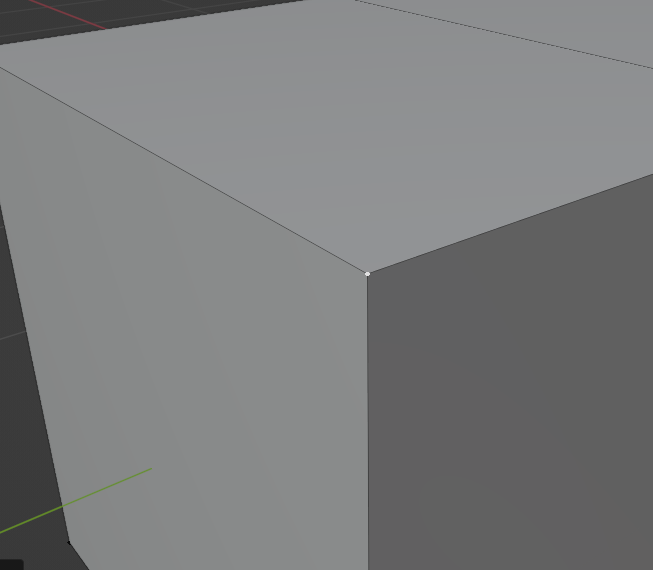

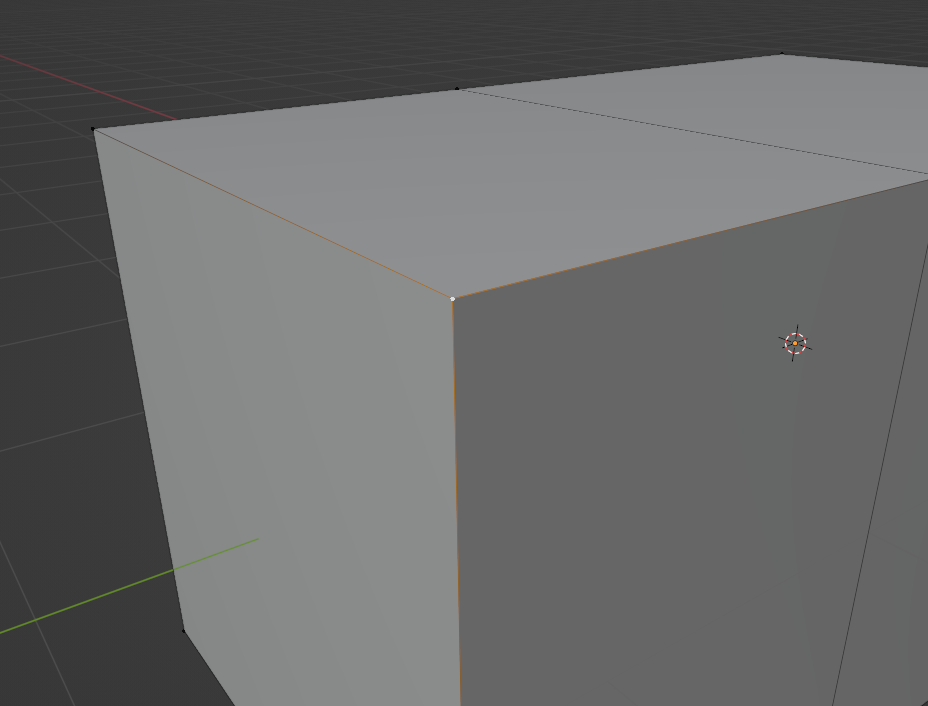

서로 이어져있지 않은데 같은 위치에 2개 이상의 점이나 면이 겹쳐 있을 경우 표시되는 UI도 달라집니다.





이렇듯 폴리곤을 이루는 요소들이 의도하지 않은채로 2~3개 이상 겹쳐있으면 여러가지 문제를 발생시킵니다.





이런 UI로 확인하지 않아도 요소를 1개만 클릭해 이동해 보는 것으로 의도치않은 요소가 겹쳐있는 문제를 확인 할 수 있습니다.

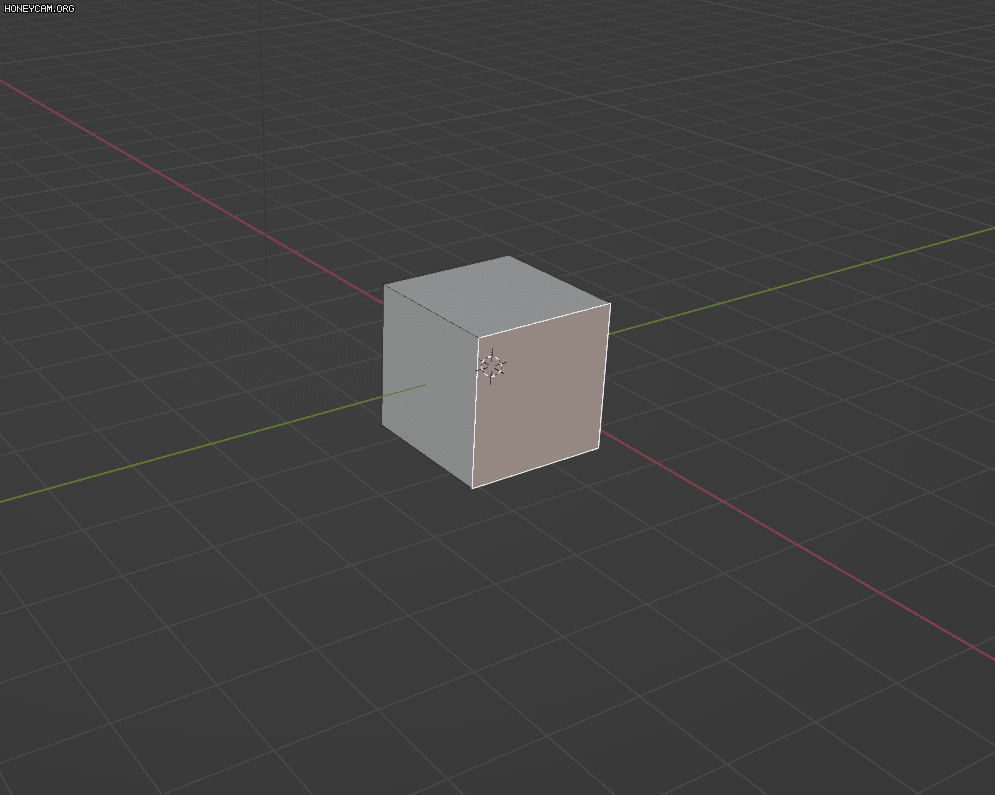

Alt + Z 로 X ray를 활성화 한 뒤 합칠 요소를 한꺼번에 선택한 뒤에, 단축키 M 키를 눌러 Merge 를 활성화 하고, Merge By Distance 로 두 요소를 합쳐주는 것으로 이러한 현상을 해결 할 수 있습니다.





합치지 않고 삭제하는것도 방법이지만, 모델링 중에 이러한 겹친 요소들을 일일히 파악하기란 쉽지 않기 때문에 Merge By Distance 로 인접한 요소들로만 서로 합쳐주는것이 더 간편할 수도 있습니다.

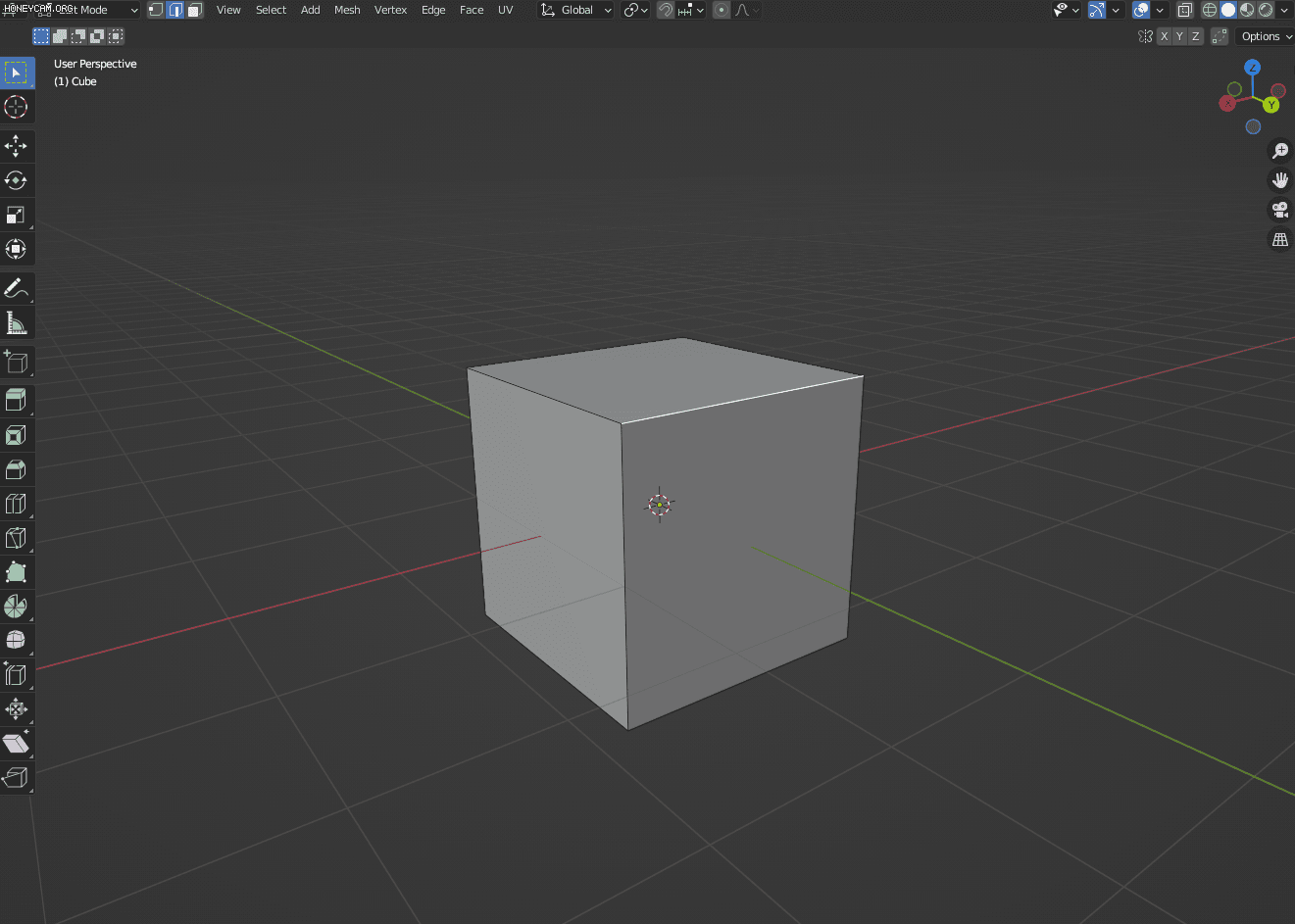

편집중에 메뉴를 불러오는 UI가 표시되는지 확인 할 수 있습니다.
